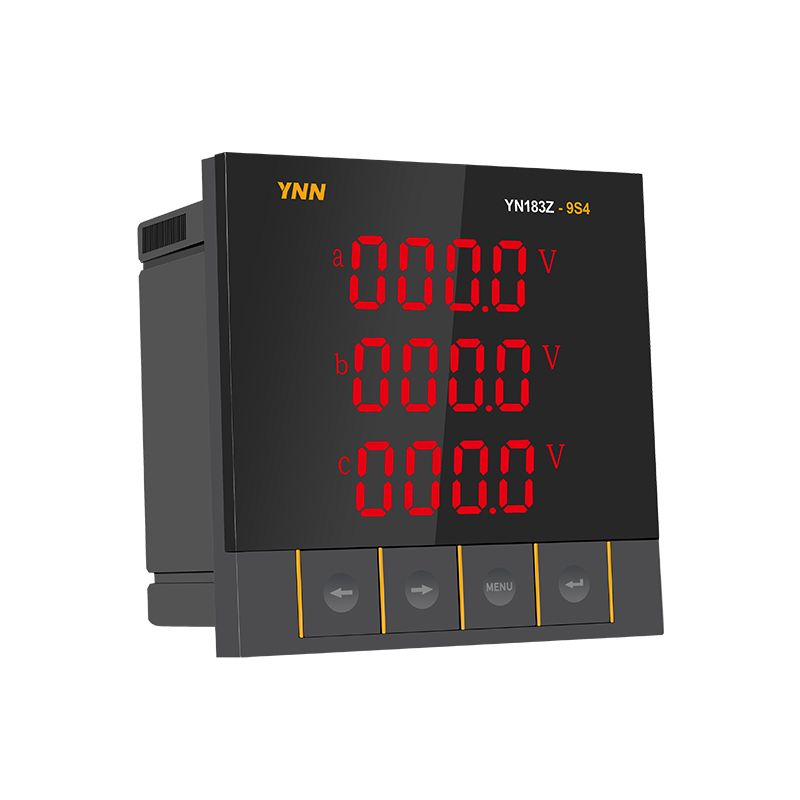

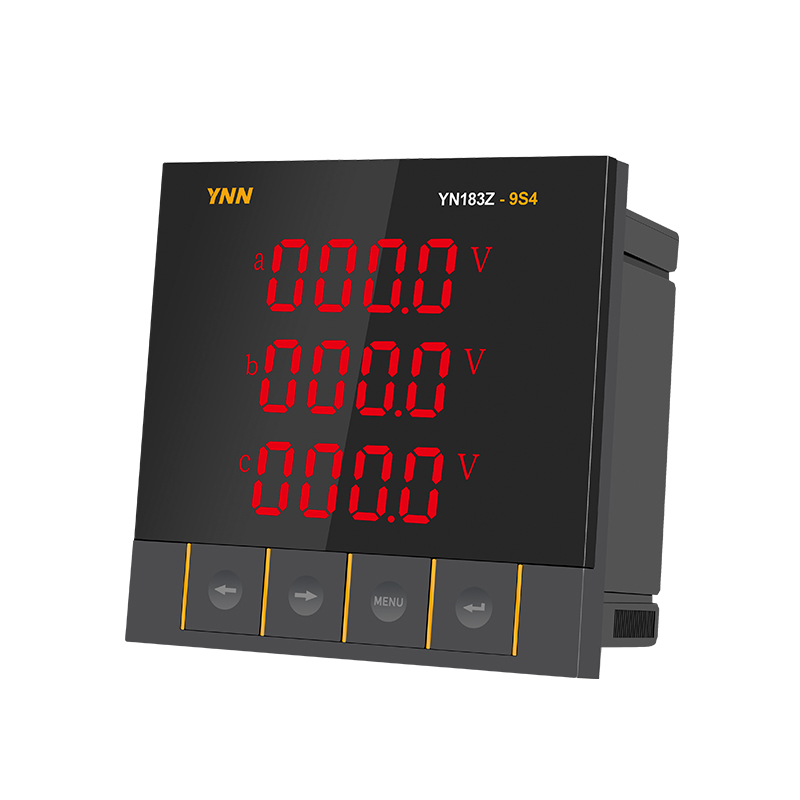

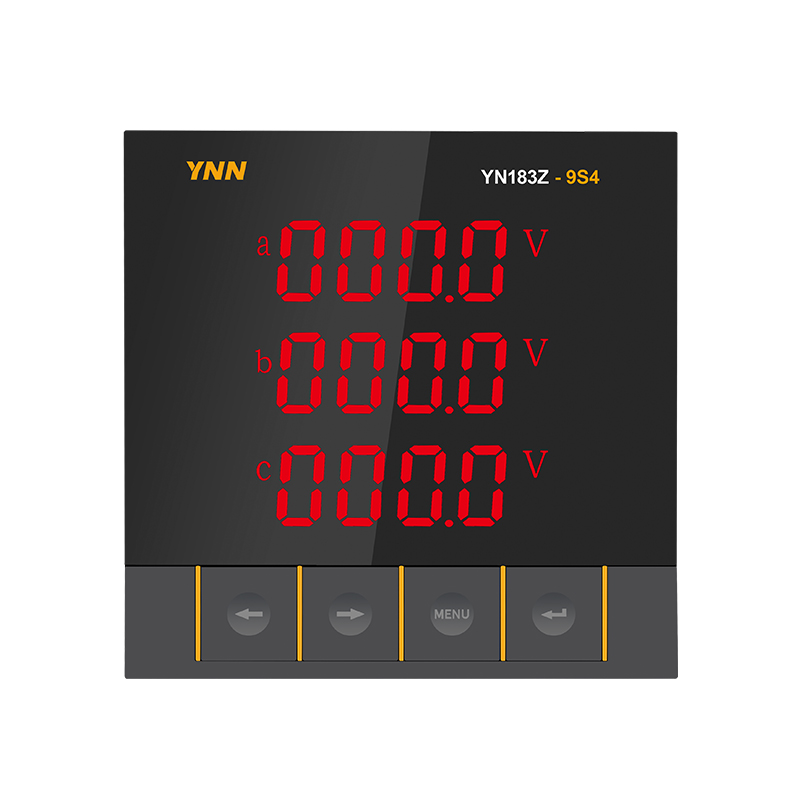

多功能電力儀表是一種具有可編程測量、顯示、數字通訊和電能脈沖變送輸出等功能的網絡多功能電力儀表,能夠完成電量測量、電能計量、數據顯示、采集及傳輸，可廣泛應用變電站自動化，配電自動化、智能建筑、企業內部的電能測量、管理、考核。測量精度為1.0級、實現LED現場顯示和遠程RS-485數字通訊接口，采用MODBUS-RTU通訊協議或DL/T645-2007。
實時監測:三相電流、電壓、總有功功率、總無功功率，功率因數，總視在功率、頻率、分相有/無功功率、分相功率因數、無功電能、有功電能
顯示:LED數碼管顯示
通訊:1路RS485通訊功能，MODBUS-RTU協議或DL/T645-2007協議
選配:4路開關量輸出、4路開關量輸入、4路模擬量輸出
應用領域:工業制造、商業建筑、成套廠、變電站、醫院、公共設施等領域
定制化，可為企業提供LOGO，外觀，功能等定制化服務
| 性能 | 參數 | ||
|
輸 入 測 量 顯 示 |

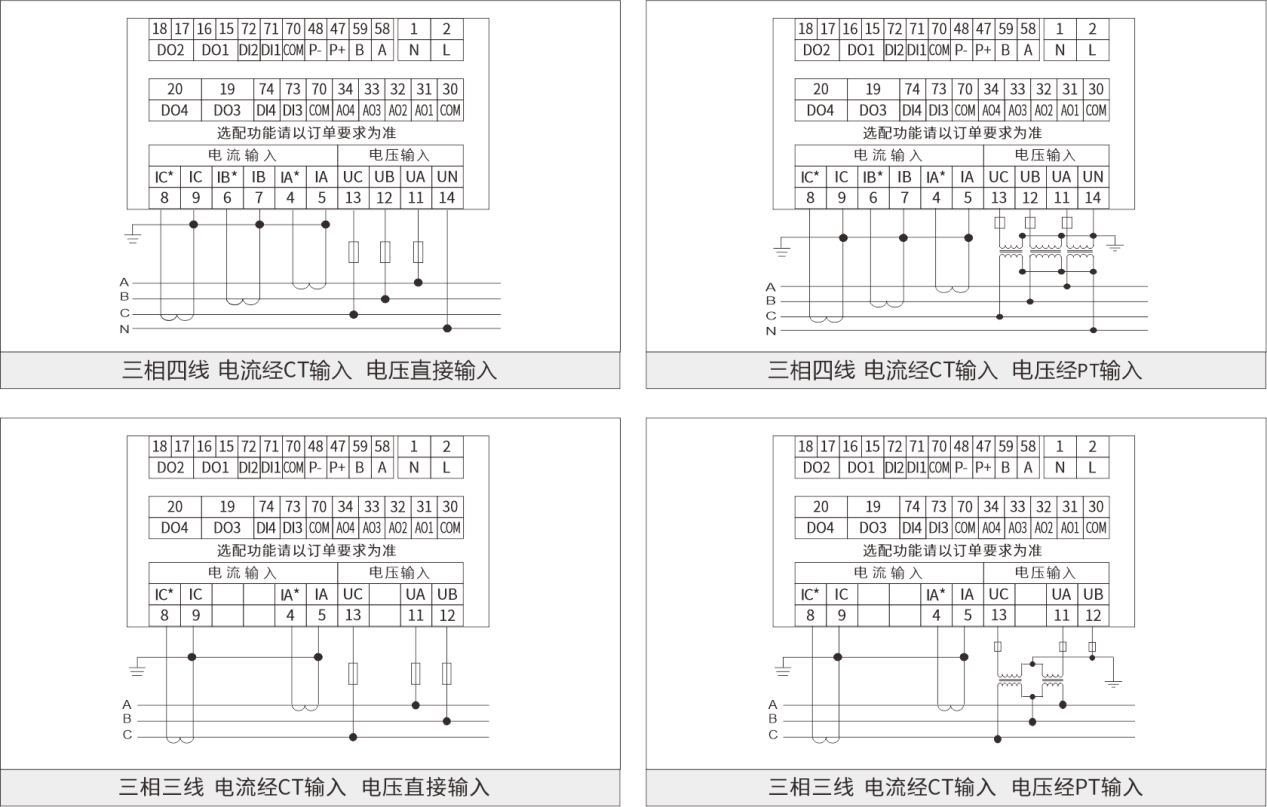

網絡 | 三相三線、三相四線 | |
| 電壓 | 額定值 | AC25~500V | |
| 過負荷 | 持續:1.2倍(連續) 2倍額定值/1秒 | ||
| 功耗 | <0.4VA(每相) | ||
| 阻抗 | ＞500KΩ | ||
| 精度 | RMS測量，精度等級0.5級 | ||
| 電流 | 額定值 | AC25mA~5A | |
| 過負荷 | 持續：1.2倍 瞬時：10倍/1s | ||
| 功耗 | <0.2VA(每相) | ||
| 阻抗 | <2mΩ | ||
| 精度 | RMS測量，精度等級0.5級 | ||
| 頻率 | 45~65Hz | ||
| 功率 | 視在功率，有功精度1.0級，無功精度2.0級 | ||
| 電能 | 四象限計量，有功精度1.0級，無功精度2.0級 | ||
| 諧波 | 總諧波含量 | ||
| 電源 | 工作范圍 | AC220V、AC/DC85~270V | |
| 功耗 | ≤5VA | ||
| 輸出 | 數字通訊 | RS-485、MODBUS-RTU協議或DL/T645-2007 | |
| 環境 | 工作環境 | -10~55℃ | |
| 儲存環境 | -20~75℃ | ||
| 安全 | 耐壓 | 輸入/電源＞2kV, 輸入/輸出＞2kV, 電源/輸出＞2kV | |
| 絕緣 | 輸入、輸出、電源對機殼＞50MΩ | ||
| 電能測量范圍 |
有功無功電度測量范圍0~99999999MWh， 超過此數值電度從0開始計數 |
||
| 擴展功能 | 開關量輸入 | 4DI（最多） | |
| 開關量輸出 | 4DO（最多） | ||
| 脈沖輸出 | 1PO | ||
| 模擬量輸出 | 4AO（最多） | ||
| Rs485通訊 | 1路RS485 | ||
| 諧波 | 2～63次 | ||
| 需量 | 有功功率，無功功率 | ||
| 最值統計 | 電壓、電流最大值 | ||
| 選配 | 0.5S/0.2S | ||
| 序號 | 標準 | 登記 | |
| 1 | 快速瞬變脈沖群干擾檢驗 | GB/T.13729-2019.5.7.2(GB/T17626.4-2018) | 3 |
| 2 | 浪涌干擾檢驗 | GB/T.13729-2019.5.7.3(GB/T17626.5-2019) | 3 |
| 3 | 工頻磁場干擾檢驗 | GB/T.13729-2019.5.7.5(GB/T17626.8-2006) | 3 |
| 4 | 電源電壓突降和電壓中斷檢驗 | GB/T·13729-2019.5.7.7(GB/T.15153.1-1998-A.1.5) | 2 |
|
型號
產品功能
|
YN183E-9S4 | YN183E-9H4 | YN183E-3S4 | YN183E-3H4 | YN183E-AS4 | YN183E-AH4 | |
| 測量參數 | 三相電壓 | √ | √ | √ | √ | √ | √ |
| 三相電流 | √ | √ | √ | √ | √ | √ | |
| 總有功功率 | √ | √ | √ | √ | √ | √ | |
| 總無功功率 | √ | √ | √ | √ | √ | √ | |
| 功率因數 | √ | √ | √ | √ | √ | √ | |
| 頻率 | √ | √ | √ | √ | √ | √ | |
| 分相有功功率 | √ | √ | √ | √ | √ | √ | |
| 分相無功功率 | √ | √ | √ | √ | √ | √ | |
| 分相功率因數 | √ | √ | √ | √ | √ | √ | |
| 需量（有功/無功功率） | 選配 | 選配 | 選配 | 選配 | 選配 | 選配 | |
| 不平衡度（電壓/電流） | 選配 | 選配 | 選配 | 選配 | 選配 | 選配 | |
| 電壓最大值 | √ | √ | √ | √ | √ | √ | |
| 電流最大值 | √ | √ | √ | √ | √ | √ | |
| 四象限電能 | √ | √ | √ | √ | √ | √ | |
| 諧波2-63次 | √ | √ | √ | ||||
| 通訊 | RS485 | 1路 | 1路 | 1路 | 1路 | 1路 | 1路 |
| 擴展功能 | 開關量輸入DI（選配） | 1-4路 | 1-4路 | 1-4路 | 1-4路 | 1-4路 | 1-4路 |
| 開關量輸出DO（選配） | 1-4路 | 1-4路 | 1-4路 | 1-4路 | 1-4路 | 1-4路 | |
| 模擬量輸出AO（選配） | 1-4路 | 1-4路 | 1-4路 | 1-4路 | 1-4路 | 1-4路 | |
| 外形尺寸 | 96*96mm | 96*96mm | 80*80mm | 80*80mm | 72*72mm | 72*72mm | |
| 開孔尺寸 | 91*91mm | 91*91mm | 76*76mm | 76*76mm | 67*67mm | 67*67mm | |
| 實際頁面以出廠為準 | |||||||
|

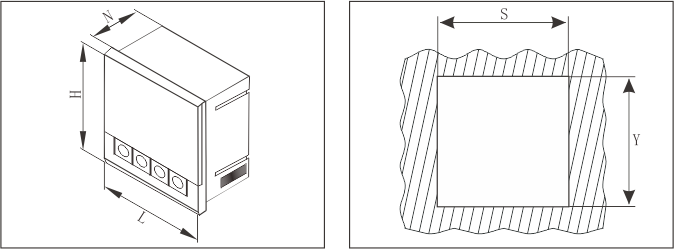

面板尺寸(L × H) |
開孔尺寸(S× Y) |
深度（N） |
|
96*96mm |
91*91mm |
47mm |
|
80*80mm |
76*76mm |
47mm |
|
72*72mm |
67*67mm |
47mm |
安裝步驟：
1）將側面的安裝卡從電表上取下
2）在安裝處開一個對應開孔尺寸的孔。
3）將儀表嵌入孔內，從后面重新把安裝卡安裝在電表上，扣緊即可
