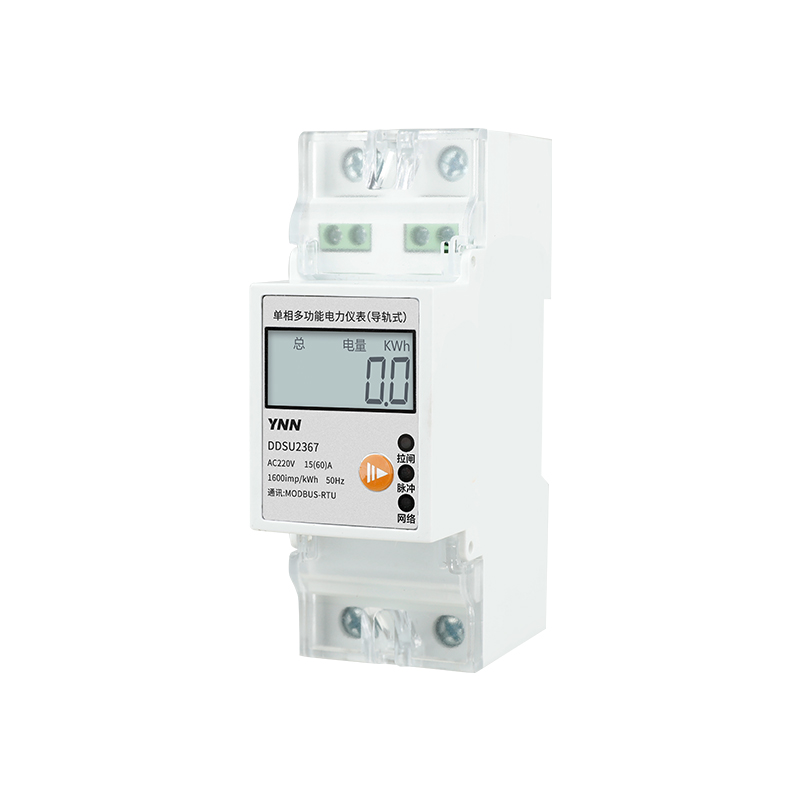

導軌式多功能電力儀表是本公司集多年的電表設計經驗,所推出的新一代微型導軌式電能表。該儀表采用LCD顯示,并具有電能脈沖輸出功能;它集計量、費控、監控、報警、通訊功能于一身,實現單個居民用戶的用電計量和用電信息采集存儲。并支持通過 4G 網絡和 485 接口遠程實現充值、參數設置及控制功能的電能表。該儀表具有體積小、精度高、可靠性好、安裝方便等優點、性能指標符合國際GB/T17215、GB/T17883和電力行業DL/T614對儀表的各項技術要求。
(1)單相多功能電力儀表 (2)4G單相多功能電力儀表

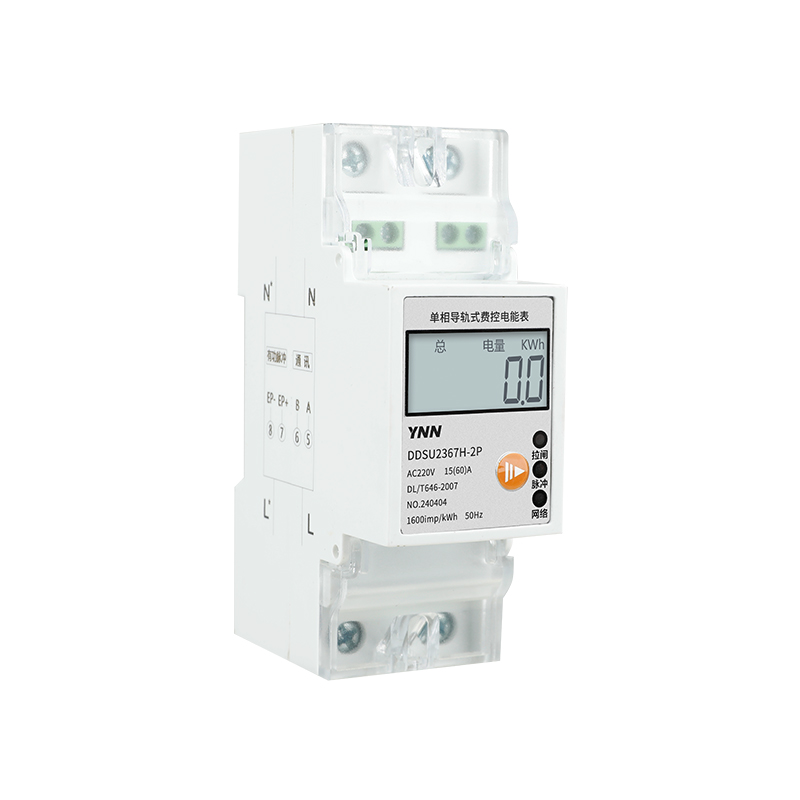

(3)單相費控多功能電力儀表 (4)4G單相費控多功能電力儀表(內置4G模塊通過平臺實現預付費)
實時監測:電壓、電流、功率、頻率、功率因數、電能
顯示:LCD液晶顯示
通訊:1路RS485通訊功能,MODBUS-RTU協議或DLT645-2007協議
安裝方式:導軌安裝,提高工作效率
斷電保護:斷電后數據自動保存,不丟失記錄
應用領域:工業制造、商業建筑、成套廠、變電站、醫院、公共設施等領域
定制化:可為企業提供LOGO,外觀,功能等定制化服務
產品系列 | 精度等級 | 額定電壓 | 電流規格 | 脈沖常數 |
導軌式多功能電力儀表 | 1.0 | AC220V | 5(20)A | 1600imp/kWh |
10(40)A | ||||
15(60)A |
項目 | 技術指標 |
電能精度等級 | 1.0級 |
電能計量范圍 | 0~99999.9KWh |
額定電壓 | AC 220V |
電流規格 | 5(20)A、10(40)A、15(60)A |
工作電壓 | 正常:0.9~1.1Un 極限:0.7~1.2Un |
參比頻率 | 45~65Hz |
啟動電流 | 0.004Ib |
功耗 | ≤5VA |
脈沖輸出 | 脈沖寬度:80±20ms 光耦隔離輸出 |
數字通訊 | RS485接口,Modbus RTU 或 DLT645-2007協議 |
溫度范圍 | -10℃~+55℃ |
相對濕度 | ≤95% 無凝露 |
外形尺寸 | 36x100x66 |
1 電能計量
正向有功電能計量功能。
2 實時測量
可測量實時的電壓、電流、有功功率、功率因數等。測量誤差(引用誤差)不超過±1%。
3 遠程拉合閘 (選配)
內置負荷開關,電能表可輸出信號控制負荷開關,配合4G/485 通信,實現遠程手動拉合閘功能。

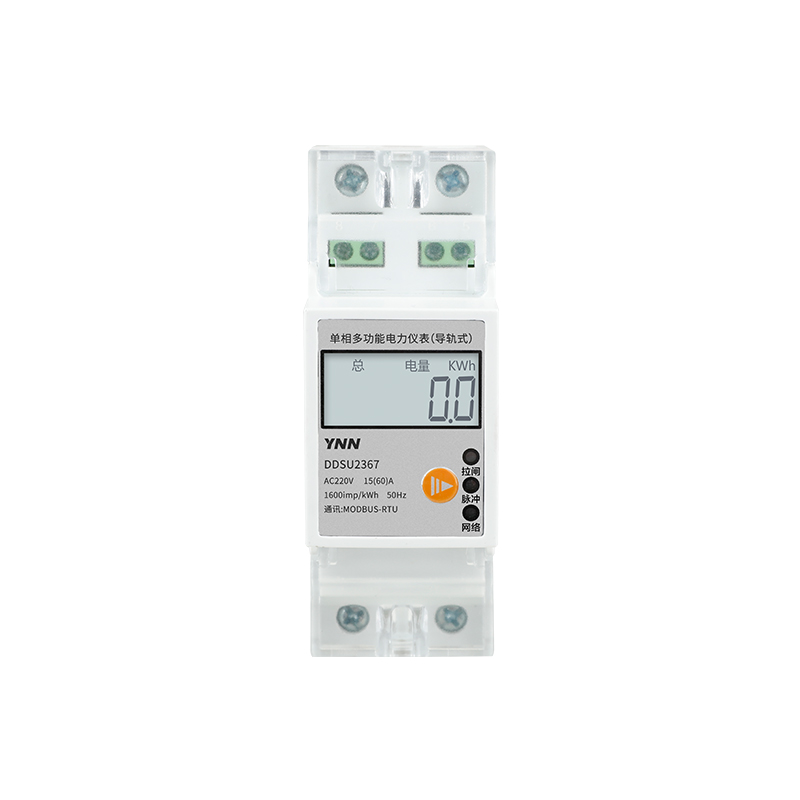

4 LED 指示、脈沖信號輸出
電表面板上裝有3 個 LED 指示燈:拉閘 脈沖 網絡指示。
5.有功功率脈沖
指示脈沖輸出,功率脈沖常數為1600imp/kWh。
6. 4G信號燈
指示電能表是否聯網狀態,具體如下:
指示燈進行閃爍,即進入智能連網模式;指示燈常亮不閃爍,即電能表在線,已配對完成,確認互聯網通暢即可遠程管理。
7. 報警指示
a)常亮,即電能表已經拉閘;
8. 4G通信 (選配)
采用內置4G 通信模塊,通信模塊是否通信,不會對電能表自身的性能、運行參數以及正常計量造成影響。
電能表通電后,4G 模塊自動尋找附近基站的并連接 4G 網,若樓房內信號差可外接天線延申到信號好的開闊地,便于電能表聯網。
9. 485通訊
電能表具有一個485 通信接口,可單獨通過 485 端子與電能表通訊,也可通過 485 端子與采集器連接。接口的損壞不影響其它接口正常工作,通信接口和電能表內部電路實行光電隔離,有失效保護電路。
10. 遠程功能
電能表成功聯網后,即接入本公司服務器,配合本公司后臺系統,可實現多項遠程功能,主要包括:
a) 管理員 pc、無線端遠程抄表、拉合閘,遠程管理;
b) 用戶端可微信小程序進行遠程充值,并通過公眾號接接收推送信息。

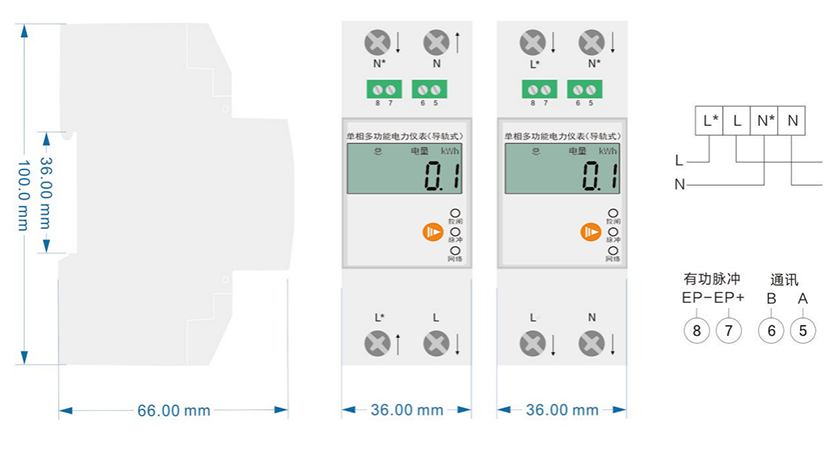

(兩種方式1.下進下出 2. 上進下出 訂貨時請備注)
注意:
1.接線時務必擰緊螺絲,避免因接觸不良導致儀表不正常工作。
2.帶拉合閘功能的接線方式只能下進下出。
