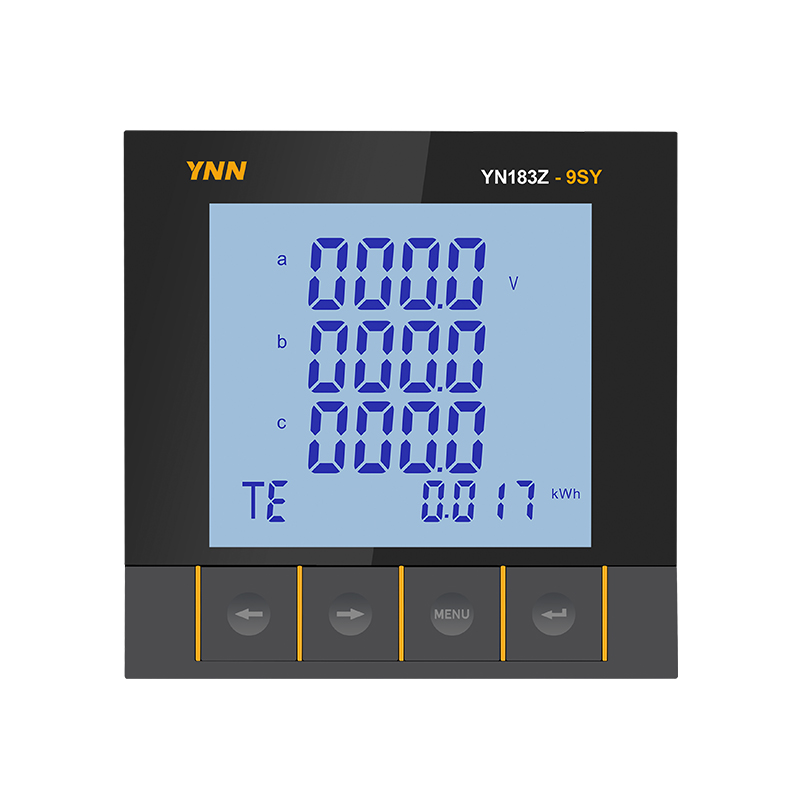

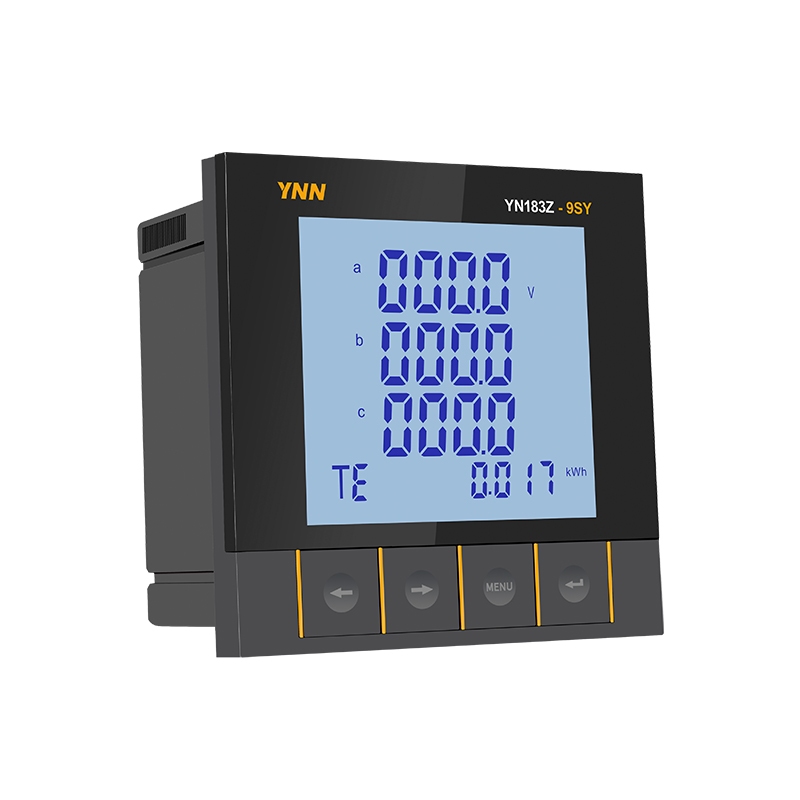

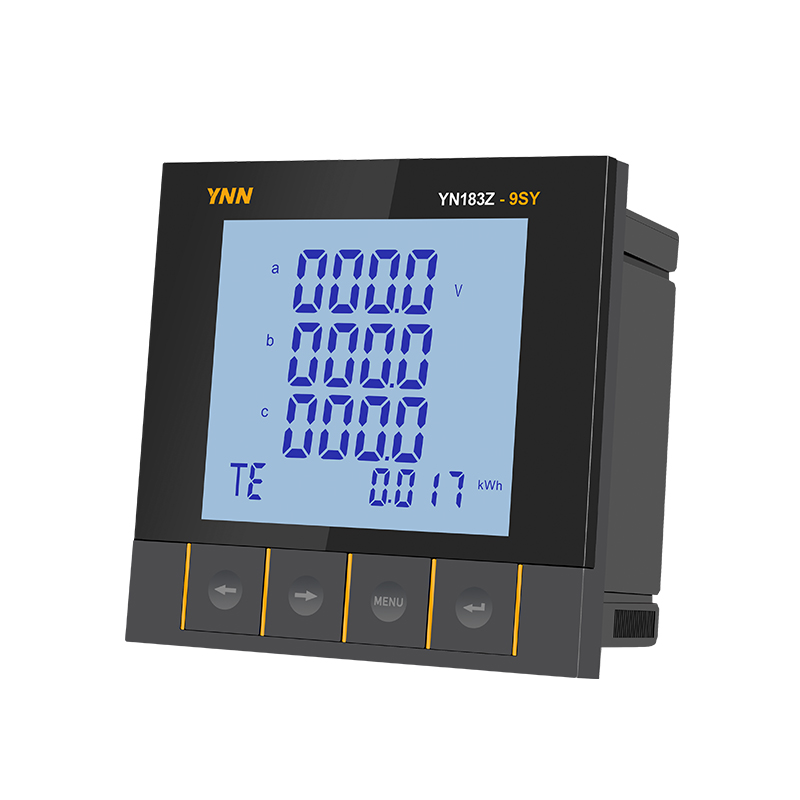

多功能電力儀表（液晶）

多功能電力儀表是一種具有可編程測量、顯示、數字通訊和電能脈沖變送輸出等功能的網絡多功能電力儀表,能夠完成電量測量、電能計量、數據顯示、采集及傳輸，可廣泛應用變電站自動化，配電自動化、智能建筑、企業內部的電能測量、管理、考核。測量精度為1.0級、實現LCD現場顯示和遠程RS-485數字通訊接口，采用MODBUS-RTU通訊協議或DL/T645-2007。

產品資料下載
產品特點

實時監測：三相電流、電壓、總有功功率、總無功功率，功率因數，總視在功率、頻率、分相有/無功功率、分相功率因數、無功電能、有功電能

顯示:LCD液晶顯示，可視度高

通訊:1路RS485通訊功能，MODBUS-RTU協議或DL/T645-2007協議

選配:4路開關量輸出、4路開關量輸入、4路模擬量輸出;

應用領域:工業制造、商業建筑、成套廠、變電站、醫院公共設施等領域

定制化:可為企業提供LOGO，外觀，功能等定制化服務

技術參數
性能 參數
輸
入
測
量
顯
示 		網絡 三相三線、三相四線
電壓 額定值 AC25~500V
過負荷 持續:1.2倍(連續) 2倍額定值/1秒
功耗 <0.4VA(每相)
阻抗 ＞500KΩ
精度 RMS測量，精度等級0.5級
電流 額定值 AC25mA~5A
過負荷 持續：1.2倍  瞬時：10倍/1s
功耗 <0.2VA(每相)
阻抗 <2mΩ
精度 RMS測量，精度等級0.5級
頻率 45~65Hz
功率 視在功率，有功精度1.0級，無功精度2.0級
電能 四象限計量，有功精度1.0級，無功精度2.0級
諧波 總諧波含量
電源 工作范圍 AC220V、AC/DC85~270V
功耗 ≤5VA
輸出 數字通訊 RS-485、MODBUS-RTU協議或DL/T645-2007
環境 工作環境 -10~55℃
儲存環境 -20~75℃
安全 耐壓 輸入/電源＞2kV, 輸入/輸出＞2kV, 電源/輸出＞2kV
絕緣 輸入、輸出、電源對機殼＞50MΩ
電能測量范圍 有功無功電度測量范圍0~99999999MWh，
超過此數值電度從0開始計數
擴展功能 開關量輸入 4DI（最多）
開關量輸出 4DO（最多）
脈沖輸出 1PO
模擬量輸出 4AO（最多）
Rs485通訊 1路RS485
諧波 2～63次
需量 有功功率，無功功率
最值統計 電壓、電流最大值
選配 0.5S/0.2S

序號 標準 等級
1 快速瞬變脈沖群干擾檢驗 GB/T.13729-2019.5.7.2(GB/T17626.4-2018) 3
2 浪涌干擾檢驗 GB/T.13729-2019.5.7.3(GB/T17626.5-2019) 3
3 工頻磁場干擾檢驗 GB/T.13729-2019.5.7.5(GB/T17626.8-2006) 3
4 電源電壓突降和電壓中斷檢驗 GB/T·13729-2019.5.7.7(GB/T.15153.1-1998-A.1.5) 2
產品選型
型號
產品功能
YN183E-9SY YN183E-9HY YN183E-9FY YN183E-3SY YN183E-3HY YN183E-3FY YN183E-ASY YN183E-AHY YN183E-AFY
測量參數 三相電壓 √ √ √ √ √ √ √ √ √
三相電流 √ √ √ √ √ √ √ √ √
總有功功率 √ √ √ √ √ √ √ √ √
總無功功率 √ √ √ √ √ √ √ √ √
功率因數 √ √ √ √ √ √ √ √ √
頻率 √ √ √ √ √ √ √ √ √
分相有功功率 √ √ √ √ √ √ √ √ √
分相無功功率 √ √ √ √ √ √ √ √ √
分相功率因數 √ √ √ √ √ √ √ √ √
需量（有功/無功功率） 選配 選配 選配 選配 選配 選配 選配 選配 選配
不平衡度（電壓/電流） 選配 選配 選配 選配 選配 選配 選配 選配 選配
電壓最大值 √ √ √ √ √ √ √ √ √
電流最大值 √ √ √ √ √ √ √ √ √
四象限電能 √ √ √ √ √ √ √ √ √
諧波2-63次 √ √ √
復費率 √ √ √
通訊 RS485 1路 1路 1路 1路 1路 1路 1路 1路 1路
擴展功能 開關量輸入DI（選配） 1-4路 1-4路 1-4路 1-4路 1-4路 1-4路 1-4路 1-4路 1-4路
開關量輸出DO（選配） 1-4路 1-4路 1-4路 1-4路 1-4路 1-4路 1-4路 1-4路 1-4路
模擬量輸出AO（選配） 1-4路 1-4路 1-4路 1-4路 1-4路 1-4路 1-4路 1-4路 1-4路
外形尺寸 96*96mm 96*96mm 96*96mm 80*80mm 80*80mm 80*80mm 72*72mm 72*72mm 72*72mm
開孔尺寸 91*91mm 91*91mm 91*91mm 76*76mm 76*76mm 76*76mm 67*67mm 67*67mm 67*67mm
注：諧波/復費率可同時選擇  實際頁面以出廠為準

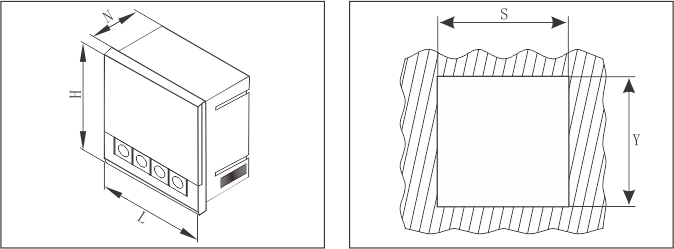

外形尺寸及接線圖

面板尺寸(L × H)

開孔尺寸(S× Y)

深度（N）

96*96mm

91*91mm

47mm

80*80mm

76*76mm

47mm

72*72mm

67*67mm

47mm

安裝步驟：

1）將側面的安裝卡從電表上取下

2）在安裝處開一個對應開孔尺寸的孔。

3）將儀表嵌入孔內，從后面重新把安裝卡安裝在電表上，扣緊即可
