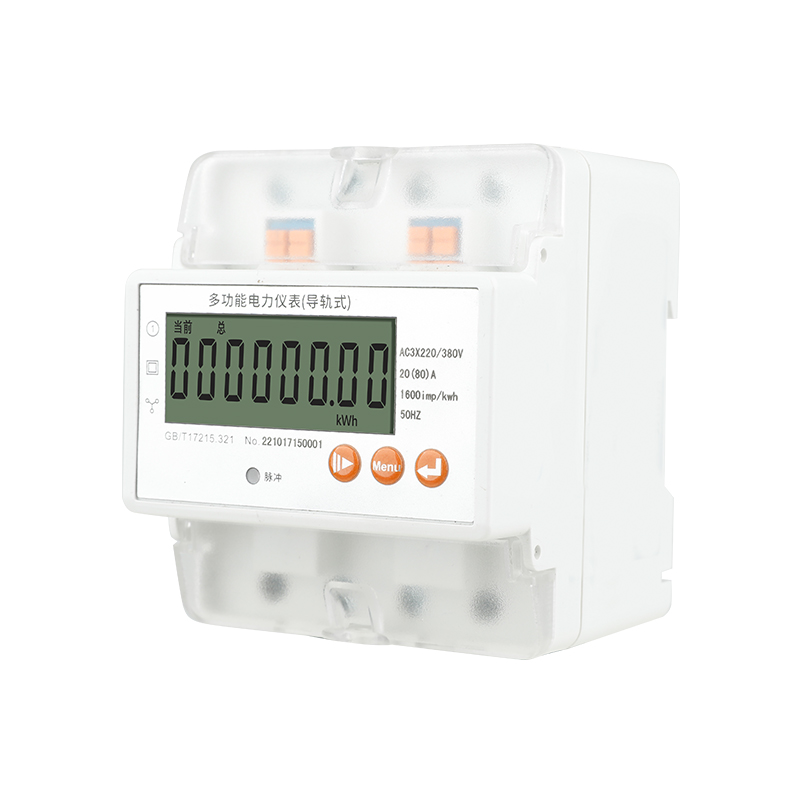

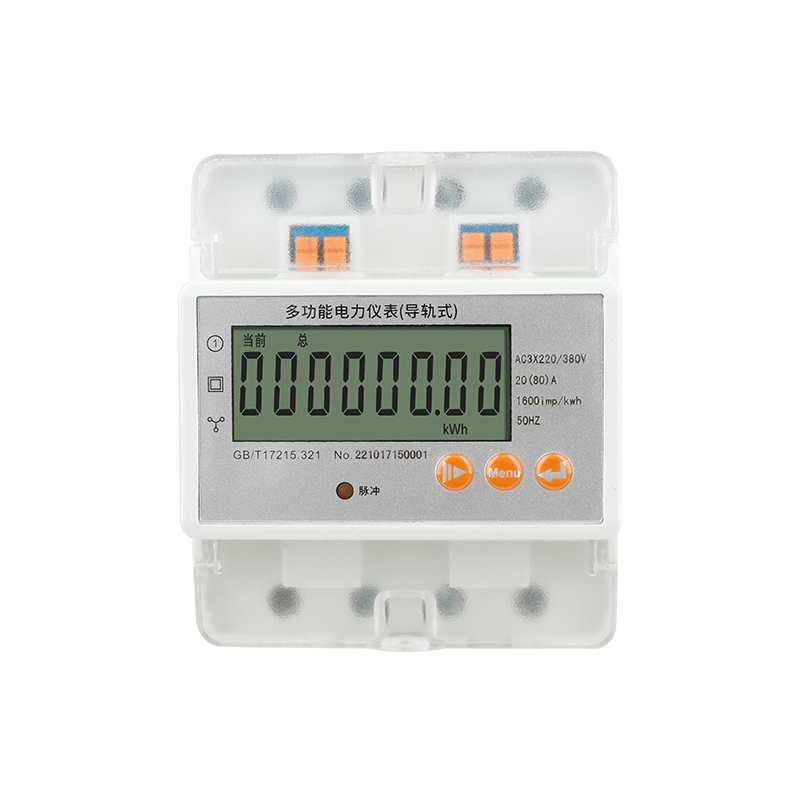

導軌式多功能電力儀表是本公司集多年的電表設計經驗，所推出的新一代微型導軌式電能表。該儀表采用LCD顯示，并具有電能脈沖輸出功能；可用RS485通訊接口與上位機實現數據交換，極大地方便了用電自動化管理。該儀表具有體積小、精度高、可靠性好、安裝方便等優點、性能指標符合國際GB/T17215、GB/T17883和電力行業DL/T614 對儀表的各項技術要求。
實時監測：電壓、電流、功率、頻率、功率因數、電能
顯示：LCD液晶顯示
通訊：1路RS485通訊功能，MODBUS-RTU協議或DLT645-2007協議
安裝方式：導軌安裝，提高工作效率
斷電保護：斷電后數據自動保存，不丟失記錄
應用領域：工業制造、商業建筑、成套廠、變電站、醫院、公共設施等領域
定制化：可為企業提供LOGO，外觀，功能等定制化服務
| 產品系列 | 精度等級 | 額定電壓 | 電流規格 | 脈沖常數 |
| 多功能電力儀表(導軌式) | 1.0 | 3X220/380V | 3X1.5(6)A | 3200imp/kWh |
| 3X5(20)A | 1600imp/kWh | |||
| 3X10(40)A | 1600imp/kWh | |||
| 3X15(60)A | 1600imp/kWh | |||
| 3X20(80)A |
1600imp/kWh |
| 項目 | 技術指標 |
| 電能精度等級 | 1.0 級 |
| 電能計量范圍 | 0~999999.9KWh |
| 額定電壓 | AC 3x 220/380V |
| 電流規格 | 1.5(6)A、5(20)A、10(40)A、15(60)A、20(80)A |
| 工作電壓 | 正常:0.9~1.1Un極限:0.7~1.2Un |
| 參比頻率 | 45~65Hz |
| 啟動電流 | 0.0041b |
| 功耗 | ≤5VA |
| 脈沖輸出 | 脈沖寬度:80士20ms光耦隔離輸出 |
| 數字通訊 | RS485接口，ModbusRTUDLT645-2007議 |
| 溫度范圍 | -10℃~+55 ℃ |
| 相對濕度 | ≤95% 無凝露 |
| 外形尺寸 | 76x89X76 |

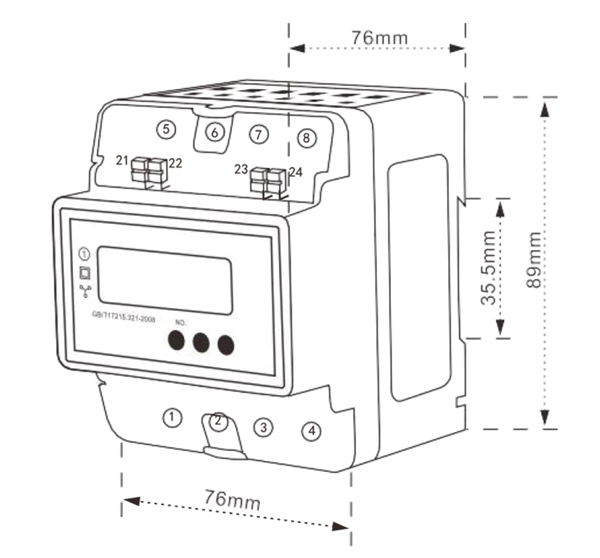

外形尺寸
安裝圖

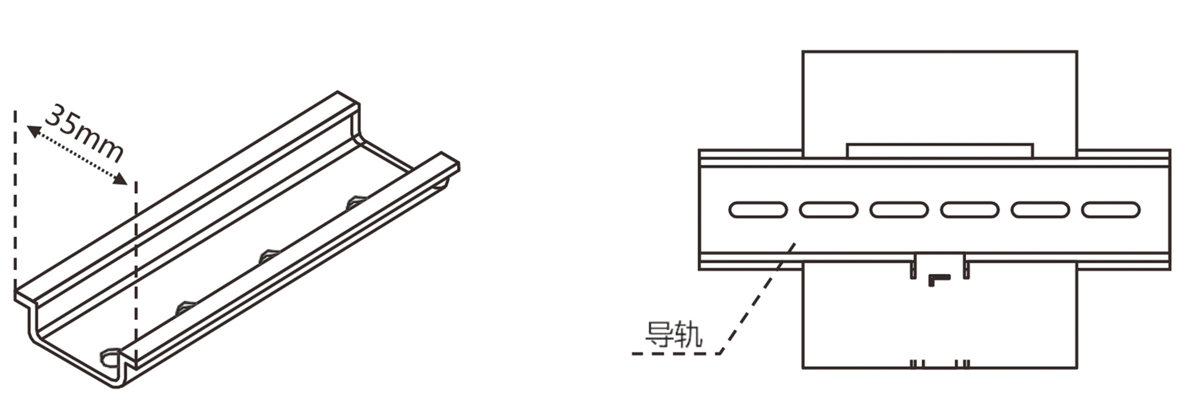

采用35mm標準導軌安裝方式，如下圖:

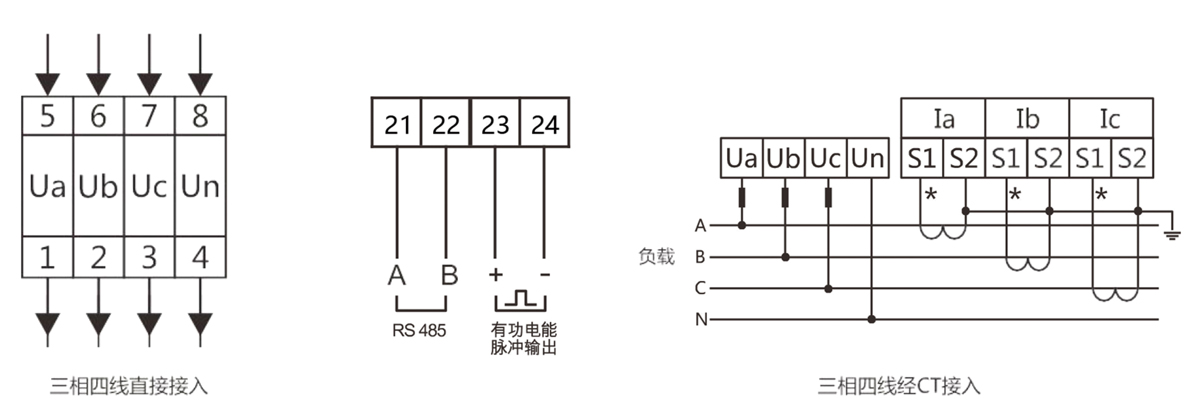

接線圖
注意: 1. 接線時務必擰緊螺絲，避免因接觸不良導致儀表不正常工作。 2.當輸入電流大于80A時需外配/5A電流互感器:
