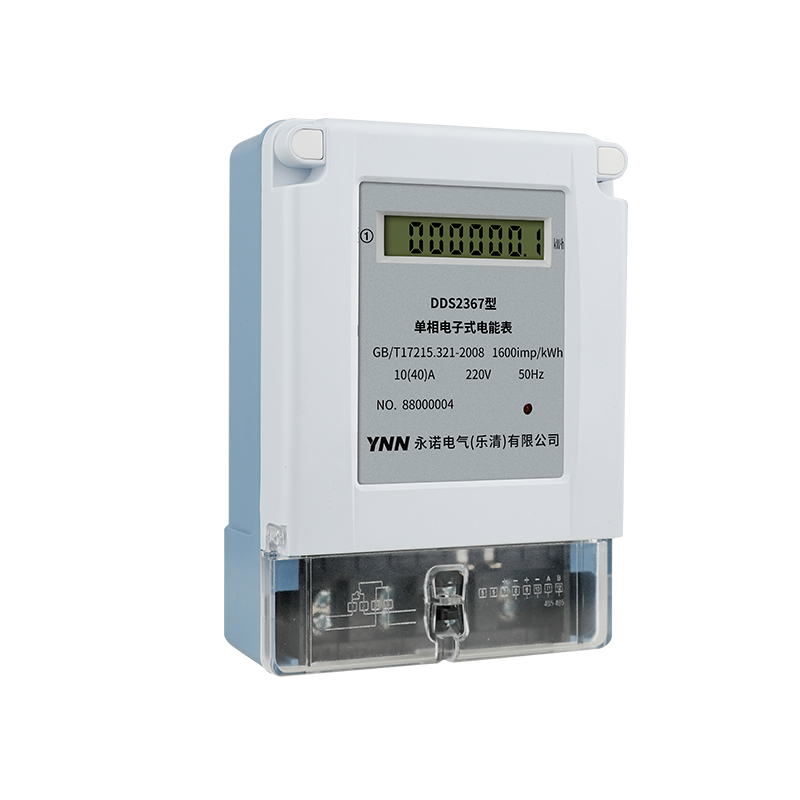

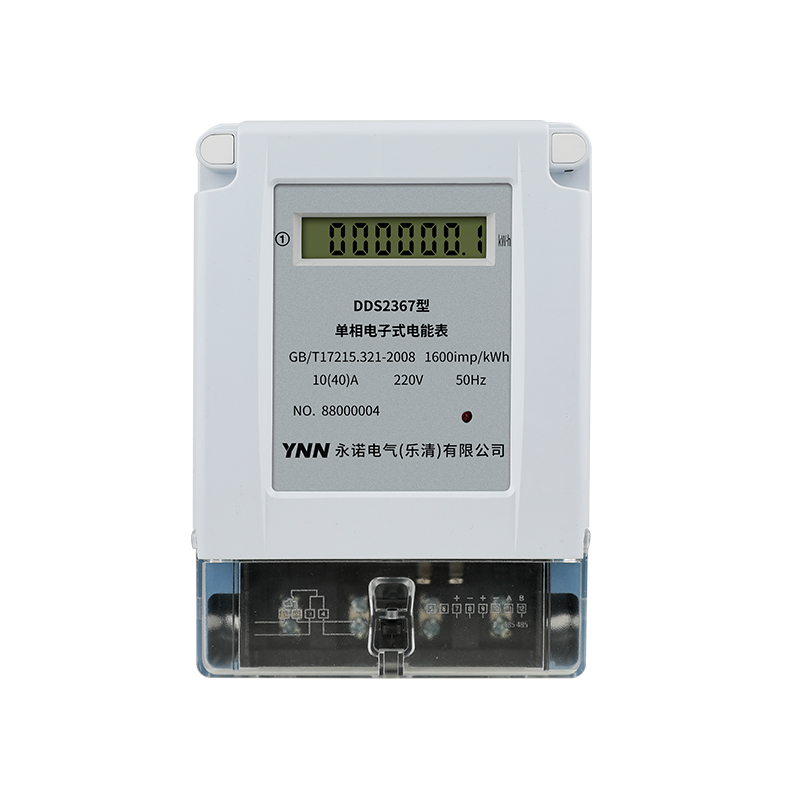

DDS系列單相電子式電度表，采用時分割乘法器集成電路，高可靠性步進電機等先進技術和器件，是國內最新的電能計量產品，本產品可用來測量電壓為220V，頻率為50Hz交流單相有功電能:其全部性能均符合國際電工委員會標準IEC1036《1和2級靜止式交流有功電度表》和中華人民共和國國家標準GB/T17215-1998《1和2級靜止式交流有功能度表》的全部技術要求。
實施監測單相有功電能
長壽命設計
低溫特性好 -40℃~+75℃范圍內計量精度不超差
輕載特性好，儀表在低負載時仍保持很好的精度
整表功耗低
安裝簡便，安裝位置不受影響
1、規格
| 性能 | 參數 |
| 準確度等級 | 1 |
| 額定電壓 | 220V |
| 標定電流 | 1.5(6)A,5(20)A,10(40)A,15(60)A,20(80)A |
| 電表常數 |
見銘牌標注 |
2、基本誤差
| 負載電流 | 功率因數 | 基本誤差(%) | |
| 1級 | 2級 | ||
| 0.051b | 1.0 | ±1.5 | ±2.5 |
| 0.1Ib-Imax | 1.0 | ±1.0 | ±2.0 |
| 0.1Ib | 0.5(滯后) | ±1.5 | ±2.5 |
| 0.2Ib-Imax | 0.5(滯后) | ±1.0 | ±2.0 |
Ib為標定電流
3、起動電流：在額定電壓，功率因數為1.0條件下，當負載電流為0.4%時電表指示燈應有緩慢閃亮指示。
4、潛動:無負載時電表指示氖燈暗一亮不大超過一次。
注：開孔尺寸可能有誤差，以實際產品為準
電表應安裝在室內干燥、通風、無明火、堅固的墻上，安裝高度為1.8米，使用環境應無腐蝕性氣體，環境溫度-10℃至+45℃，相對溫度不超過85%，處形安裝尺寸見圖。

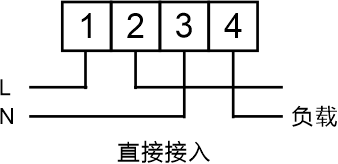

接線請安裝接線圖接線，最好用銅線或鋼接頭引人，使用葉，指示燈閃亮;表示電表正常計度。
