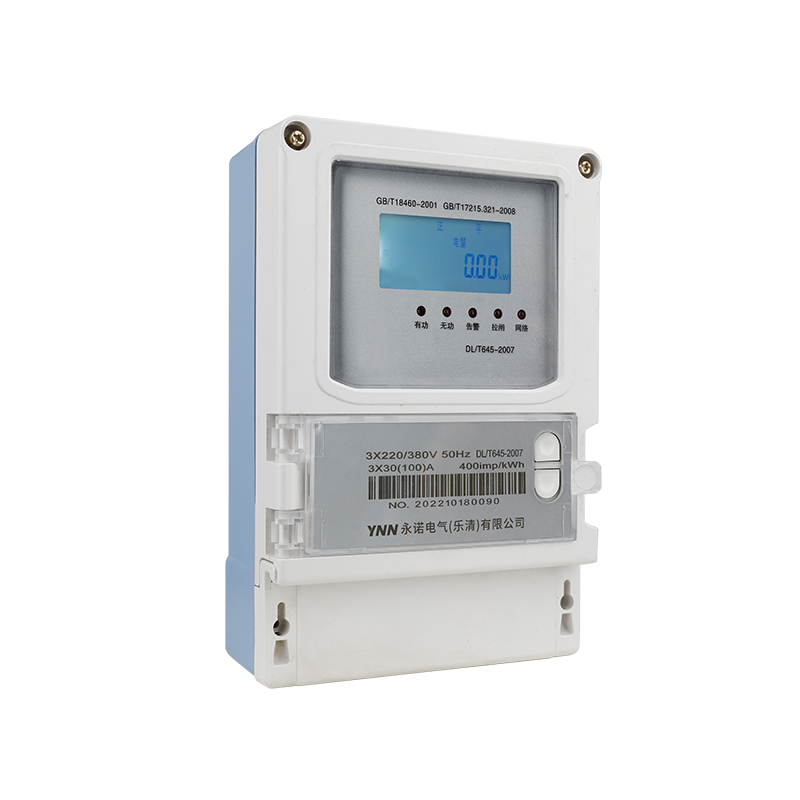

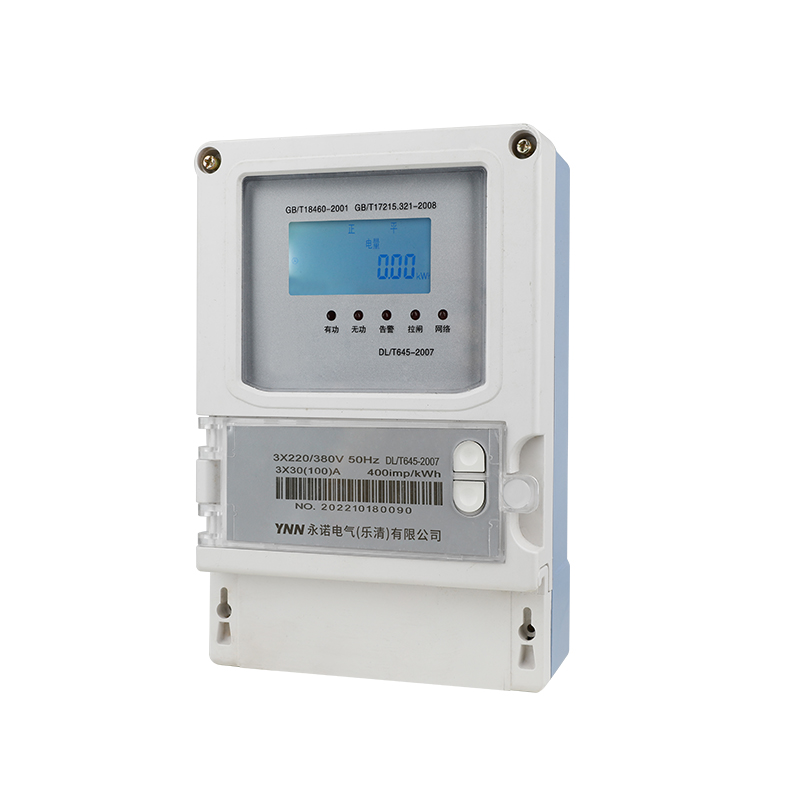

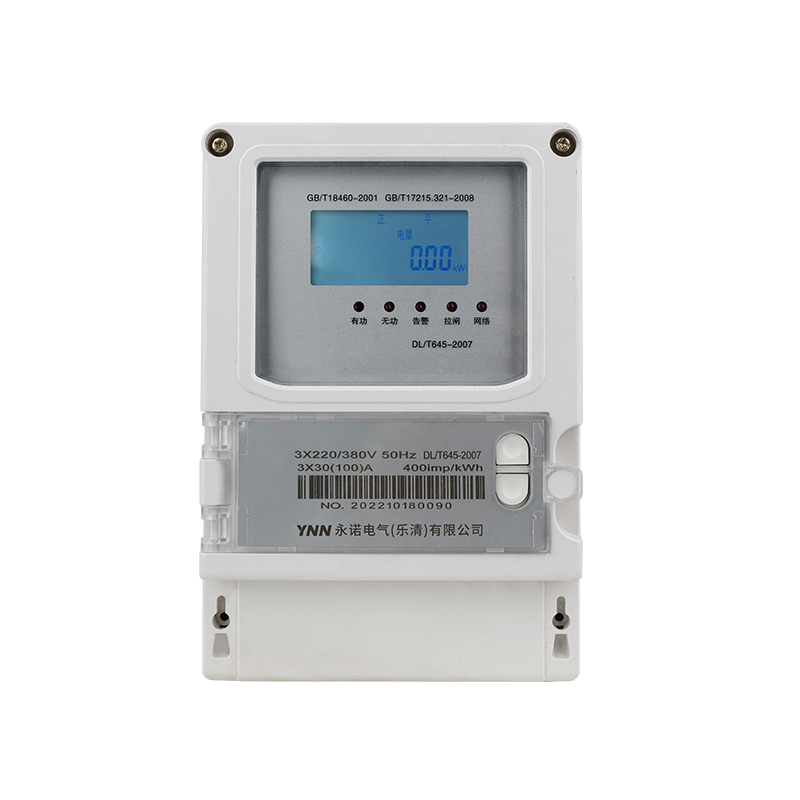

三相智能電表是本公司集多年的電表設計經驗，所推出的新一代微型智能電能表。該系列儀表采用高清晰段式LCD顯示，可進行時鐘、費率時段等參數設置，并具有電能脈沖輸出功能；可通過RS485通訊接口與上位機實際數據交換，實現對電表遠程抄表、遠程控制拉合閘功能，遠程預付費充值功能，極大地方便了用電自動化管理。該系列儀表具有體積小、精度高、可靠性好、安裝方便等優點性能指標符合國標GB/T17215、GB/T17883的各項技術要求。
(1)三相智能電能表 (2)三相智能復費率電能表
(3)三相智能費控電能表 (4)三相智能預付費電能表（通過后臺實現預付費）
實施監測三相電流、電壓、功率、頻率、功率因數、正反向有功電能、無功電能
長壽命設計
整表功耗低
防竊電能力強
整表功耗低 安裝簡便，安裝位置不受影響
低溫特性好 -40℃~+75℃范圍內計量精度不超差
輕載特性好，儀表在低負載時仍保持很好的精度
| 精度等級 | 額定電壓 | 電流規格 | 脈沖常數 |
| 1 |
3×220V/380V 3X57.7/100V |
3×1.5(6)A | 6400 |
| 3×5(20)A | 400 | ||
| 3×10(40)A | 400 | ||
| 3×15(60)A | 400 | ||
| 3×20(80) A | 400 | ||
| 3×30(100)A | 400 |
| 項目 | 技術指標 | ||
| 1.0 | 0.5 | ||
| 精度等級 | 有功:1.0級 | 有功:0.5級無功:2.0級 | |
| 額定電壓 | 3×220/380V | ||
| 電流規格 | 1.5(6)A,5(20)A,10(40)A,15(60)A,20(80)A,30(100)A | ||
| 工作電壓 | 正常工作電壓范圍:0.9~1.1Un、極限工作電壓范圍:0.7~1.2Un | ||
| 參比頻率 | 50Hz或60Hz | ||
| 起動電流 | 直接接入 | 0.004Ib | |
| 經CT接入 | 0.002In | ||
| 功耗 | 電壓線路 | ≤5VA/相 | |
| 電流線路 | <4VA/相 | ||
| 脈沖輸出 | 脈沖寬度:80ms±20ms;光耦隔離,集電極開路輸出 | ||
| 通信接口 | RS485，MODBUS-EVEN(其他協議可定制) | ||
| 時鐘誤差 | ≤0.5s/d | ||
| 溫度范圍 | 正常工作溫度:-10℃-+45℃;極限工作溫度:-20℃-+55℃ | ||
| 相對濕度 | ≤95%(無凝露) | ||
| 平均無故障工作時間 | ≥50000 | ||

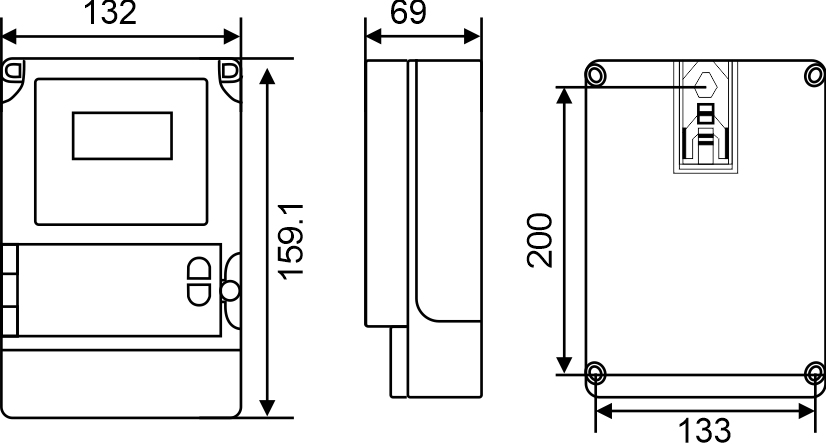

外形尺寸

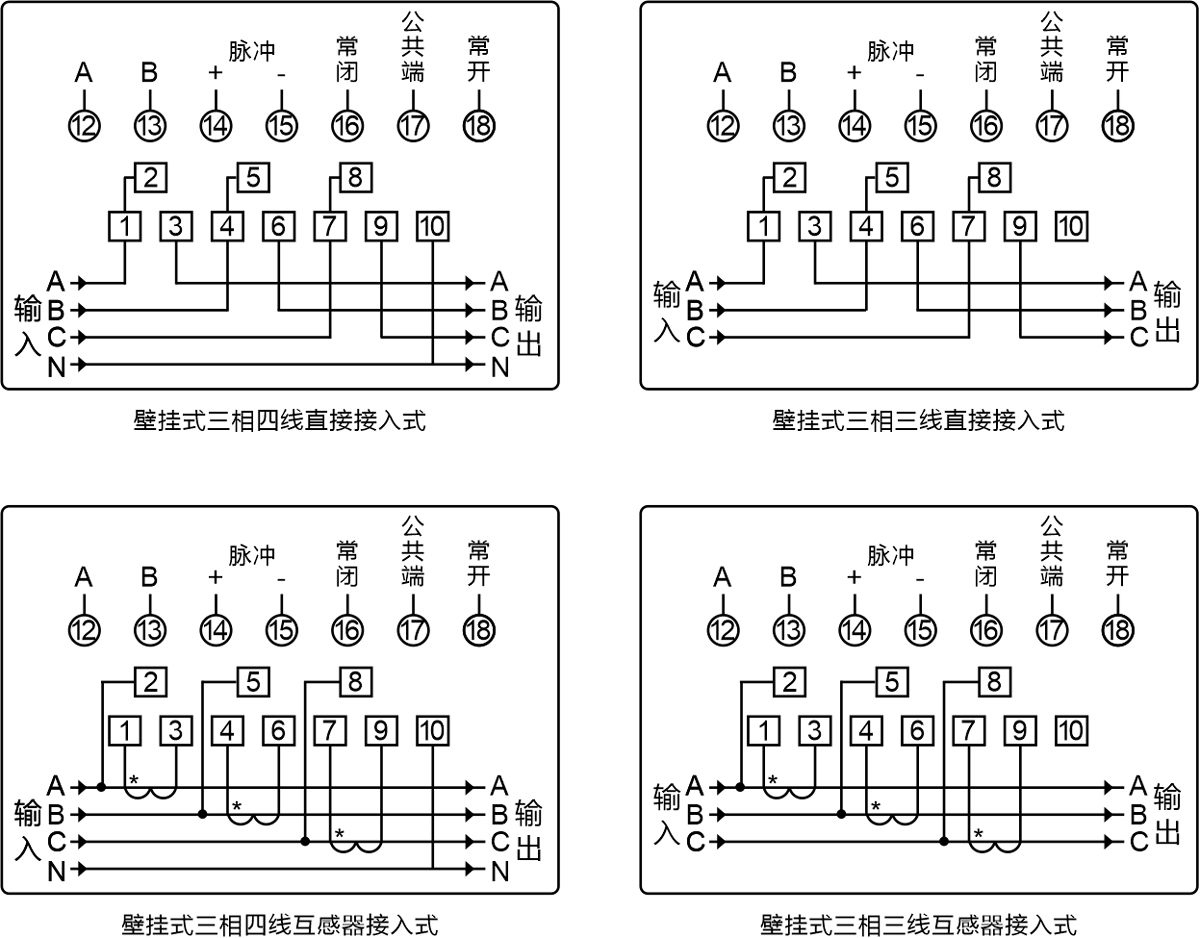

接線示意圖
安裝請注意事項及方法
1、儀表應在室內通風安裝
2、安裝接線時應按照儀表實物側面的接線圖進行接線，最好有銅接線頭接入。對于直接接入式儀表接線時應注意進線和出線方向并將螺釘擰緊，避免因接觸不良引起儀表工作不正常;經電流互感器接入式的儀表接線時應注意電流互感器次級的極性。
