三相電子式多功能電能表采用了大規模集成電路，使用了高精度的電能計量專用芯片，并應用數字采樣處理技術及SMT工藝，根據工業用戶實際用電狀況所設計制造的具有現代先進水平的儀表。該表性能指標符合GB/T 17215.321-2008《交流電測量設備 特殊要求第21部分：1級和2級靜止式有功電能表》、GB/T17215.322-2008《交流電測量設備 特殊要求第22部分：0.2S級和0.5S級靜止式有功電能表》、GB/T17215.323-2008《交流電測量設備 特殊要求第23部分：2級和3級靜止式無功電能表》、Q／GDW 1356-2013《三相智能電能表型式規范》、Q／GDW 1354-2013《智能電能表功能規范》和DL/T 614–2007《多功能電能表》標準，其通信符合DL/T645–2007《多功能電能表通信協議》及其備案的要求，可根據功能定制需求符合多功能電能表的各項技術要求。
| 參比電壓Un | 額定電流In | 有功脈沖常數(imp/kWh) |
| (V) | (A) | |
| 3×100 | 3×1.5(6) | 20000 |
| 3×57.7/100 | 3×1.5(6) | 20000 |
| 3×220/380 | 3×1.5(6) | 6400 |
| 3×5(60) | 400 | |
| 3×10(80) |
300 |
基本參數
| 準確度等級 | 有功0.2S級、0.5S級、1級 無功2級 |
| 額定頻率 | 50Hz |
| 起動電流 | 有功 0.001In (0.2S級、0.5S級)； 0.002In （直入式0.004In ）(1.0級) 無功 0.003In （直入式0.005In ）(2.0級) |
| 潛動 | 具有防潛動邏輯設計 |
| 外型尺寸 | 290mm*170mm*85mm |
| 重量 |
約2.5kg |
| 正常工作電壓 | 0.9Un～1.1Un |
| 擴展工作電壓 | 0.8Un～1.15Un |
| 每相電壓線路功耗 | ≤ 1.5W和6VA |
| 每相電流線路功耗(Ib<10A) | ＜0.2VA |
| 每相電流線路功耗(Ib≥10A) | ＜0.4VA |
| 時鐘電池電壓 | 3.6V |
| 可更換電池電壓 | 6V |
| 時鐘準確度(日誤差) | ≤0.5s/d（溫度-30℃～＋65℃） |
| 時鐘電池容量 | ≥1200mAh |
| 停電后數據保存時間 |
≥10年 |
| 正常工作溫度 | -25℃～+60℃ |
| 極限工作溫度 | -40℃～+70℃ |
| 貯存和運輸溫度 | -45℃～+70℃ |
| 貯存和工作濕度 |
年平均≤75% |

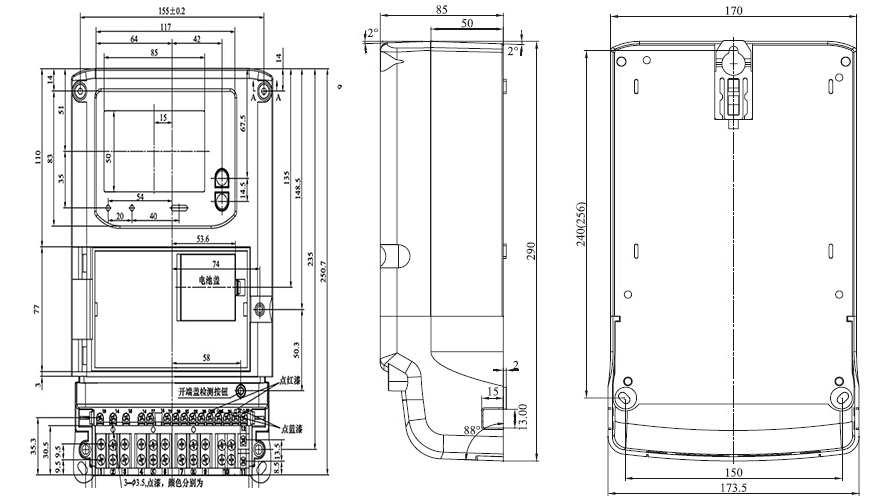

外形尺寸 開孔尺寸
